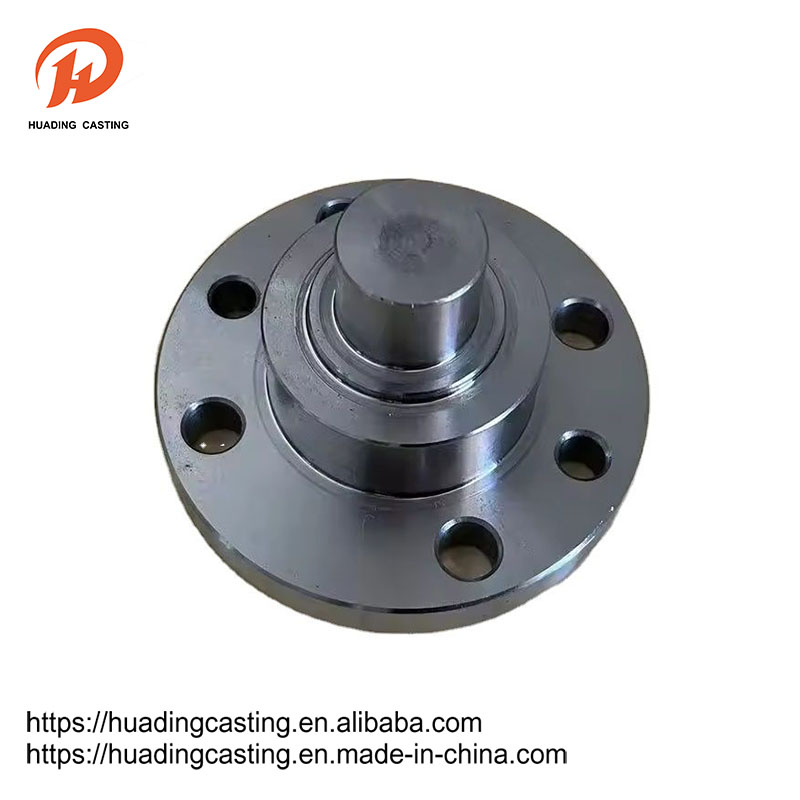

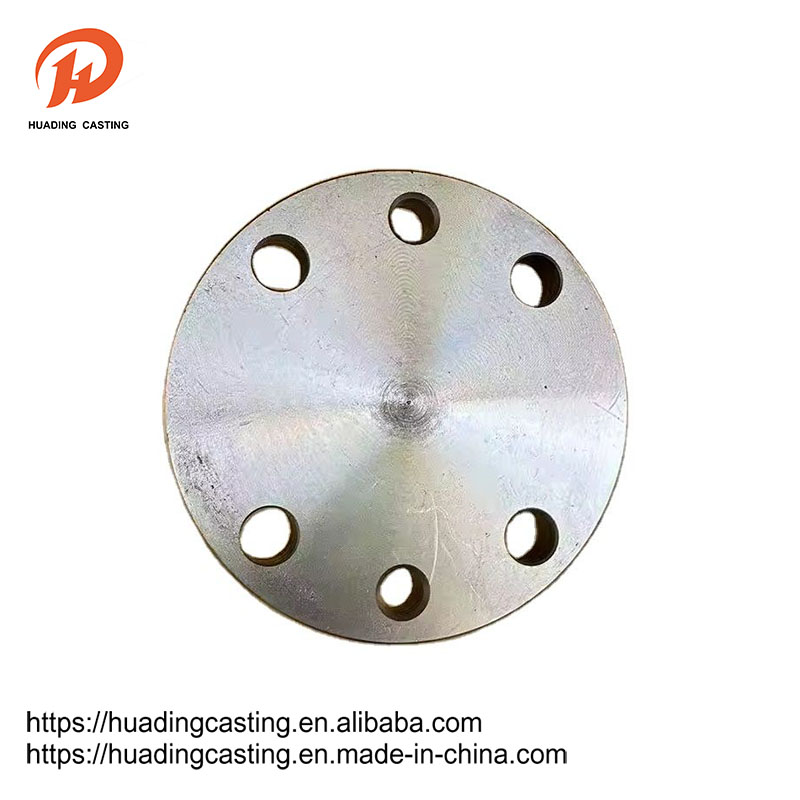

Mặt bích

Mặt bích là một phần được kết nối giữa trục và trục, được sử dụng cho kết nối giữa các đầu ống; Nó cũng hữu ích trong mặt bích về nhập và xuất thiết bị cho kết nối giữa hai thiết bị, chẳng hạn như mặt bích giảm. Kết nối mặt bích hoặc khớp mặt bích đề cập đến một kết nối có thể tháo rời được kết nối bởi các mặt bích, miếng đệm và bu lông như một nhóm các cấu trúc niêm phong kết hợp. Có những lỗ hổng trong mặt bích và bu lông làm cho hai mặt bích kết nối chặt chẽ. Mặt bích được niêm phong bằng một miếng đệm.

Gửi yêu cầu

Mô tả Sản phẩm

Mặt bích được chia thành mặt bích kết nối (kết nối luồng), mặt bích hàn và mặt bích kẹp. Mặt bích được sử dụng theo cặp, mặt bích dây có thể được sử dụng cho các ống áp suất thấp và mặt bích hàn trong hơn bốn kg áp suất. Đặt một miếng đệm giữa hai mặt bích và buộc chặt chúng bằng bu lông. Độ dày mặt bích áp lực khác nhau là khác nhau, chúng sử dụng các bu lông khác nhau. Bơm và van, khi được kết nối với các đường ống, các bộ phận cục bộ của các thiết bị này cũng được chế tạo thành các hình dạng mặt bích tương ứng, còn được gọi là kết nối mặt bích. Tất cả các bộ phận kết nối được kết nối bởi các bu lông xung quanh hai mặt phẳng và được đóng cùng một lúc thường được gọi là "mặt bích", chẳng hạn như kết nối của các ống thông gió và loại bộ phận này có thể được gọi là "các bộ phận mặt bích". Nhưng kết nối này chỉ là một phần của thiết bị, chẳng hạn như kết nối của mặt bích và máy bơm, thật không tốt khi gọi máy bơm là "bộ phận mặt bích". Tương đối nhỏ như van, v.v., có thể được gọi là "các bộ phận mặt bích".

Tham số sản phẩm

DN	Ngày ống	Kích thước kết nối				C	N	H	Npt
DN	A	D	K	L	n	C	N	H	Npt
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
