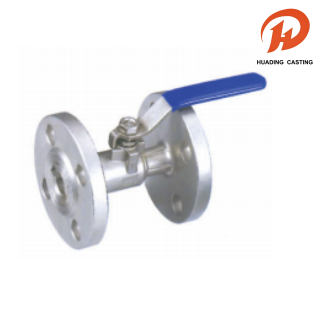

Van bi mặt bích một mảnh

Van bi mặt bích One Piece của chúng tôi được thiết kế để mang lại hiệu suất và độ tin cậy vượt trội trên nhiều ứng dụng công nghiệp. Được thiết kế với tính linh hoạt, các van này hỗ trợ áp suất làm việc 1,6, 2,5, 4,0 và 6,4 MPa và có sẵn các kích cỡ từ 1/2" đến 10". Chúng phù hợp để sử dụng với nhiều môi trường khác nhau, bao gồm nước, khí đốt, dầu và axit ăn mòn như axit nitric và axetic. Van bi mặt bích một mảnh có khả năng thích ứng nhiệt tuyệt vời, hoạt động hiệu quả ở nhiệt độ dưới 180°C với phớt PTFE hoặc lên đến 300°C với phớt PPL.

Gửi yêu cầu

Mô tả Sản phẩm

Tên:Van bi mặt bích một mảnh

Chất liệu: Bảng sau

MOQ: 100 chiếc

Đóng gói: Đóng gói bên trong bằng túi bong bóng dày và đóng gói bên ngoài bằng thùng carton, Hoặc vận chuyển pallet bằng đường biển

Lô hàng: DHL, UPS, FedEx, LCL bằng đường biển, v.v.

Dung sai: Gia công CNC chính xác, dung sai ± 0,01mm

Kiểm tra: Kiểm tra đầy đủ CMM của Đức, không có khuyết tật

OEM & ODM: OEM & ODM được chấp nhận, làm mẫu nhanh

Thời gian: Kiểm soát chất lượng nghiêm ngặt, giao hàng đúng hẹn

Dịch vụ:Lựa chọn vật liệu rộng rãi cho các bộ phận tùy chỉnh

Van bi mặt bích một mảnh

An toàn và tuân thủ là điều tối quan trọng trong thiết kế của Van bi mặt bích One Piece này. Chúng tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt, bao gồm mặt bích ANSI B16.5 và kích thước trực diện ANSI B16.10. Hơn nữa, các thiết bị an toàn chống cháy (API 607) và chống tĩnh điện được cung cấp theo yêu cầu để đảm bảo an toàn vận hành trong môi trường nguy hiểm. Mỗi thiết bị đều trải qua quá trình kiểm tra nghiêm ngặt theo tiêu chuẩn ANSI B16.34 và API 598. Dù cho mục đích sử dụng chung hay xử lý hóa chất chuyên dụng, Van bi mặt bích One Piece của chúng tôi đều cung cấp giải pháp mạnh mẽ, tuân thủ và chất lượng cao cho nhu cầu kiểm soát chất lỏng của bạn.

Van bi mặt bích Ký tự kỹ thuật và bản vẽ điển hình

NPS	1,6MPa, 2,5MPa, 4,0MPa, 6,4MPa
NPS	d	L	D	K	D1	C	f	H	N-Φ	W
1/2	12	90	95	65	46	14	2	60	4-14	110
3/4	15	105	105	75	56	14	2	65	4-14	120
1	20	110	115	85	65	15	2	75	4-14	150
1 1/4	25	125	135	100	76	16	3	83	4-18	160
1 1/2	32	136	145	110	85	18	3	90	4-18	160
2	38	155	160	125	100	18	3	100	4-18	180
2 1/2	50	170	180	145	118	20	3	110	4-18	200
3	65	200	195	160	132	20	3	130	8-18	250
4	80	230	215	180	150	22	3	150	8-18	270
5	76	254	255	216	186	24	3	185	22-8	300
6	102	267	279	241.5	216	26	3	209	22-8	320
8	152	292	345	298.5	270	29	3	250	22-8	350
10	203	330	406	362	324	31	3	345	26-12	400

Danh sách vật liệu van bi

TÊN PHẦN	VẬT LIỆU
THÂN HÌNH	CF8M/WCB
GHẾ	PTFE
mũ	CF8M/WCB
gioăng kín	PTFE/Than chì
QUẢ BÓNG	SS316
THÂN CÂY	SS316
DẤU STEM	PTFE
ĐÓNG GÓI	PTFE/Than chì
TUYẾN ĐÓNG GÓI	SS316
TUYẾN ĐÓNG GÓI	CF8M/WCB
DỪNG mã PIN	SS304
TUYẾN BULT	SS304
NHẪN CHỤP	65 triệu
XỬ LÝ	KT33-8
BỘ BU lông	SS304
