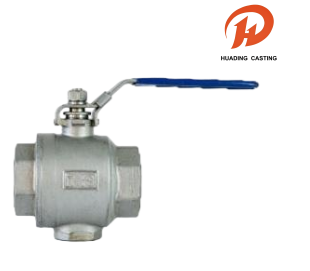

Van bi kết nối ren trong hai mảnh

Van bi kết nối ren trong hai mảnh này có thân đúc chắc chắn và thân chống nổ, đảm bảo an toàn và độ bền. Được thiết kế để linh hoạt, các van tuân thủ nhiều tiêu chuẩn ren (NPT, BSPT, DIN 2999, ISO 228) và hỗ trợ lắp trực tiếp bộ truyền động ISO 5211. Với áp suất làm việc 1000 PSI và tuân thủ các tiêu chuẩn kiểm tra nghiêm ngặt như API 598, Van bi kết nối ren trong hai mảnh này được chế tạo cho các ứng dụng hiệu suất cao.

Gửi yêu cầu

Mô tả Sản phẩm

Tên:Van bi kết nối ren trong hai mảnh

Chất liệu: Bảng sau

MOQ: 100 chiếc

Đóng gói: Đóng gói bên trong bằng túi bong bóng dày và đóng gói bên ngoài bằng thùng carton, Hoặc vận chuyển pallet bằng đường biển

Lô hàng: DHL, UPS, FedEx, LCL bằng đường biển, v.v.

Dung sai: Gia công CNC chính xác, dung sai ± 0,01mm

Kiểm tra: Kiểm tra đầy đủ CMM của Đức, không có khuyết tật

OEM & ODM: OEM & ODM được chấp nhận, làm mẫu nhanh

Thời gian: Kiểm soát chất lượng nghiêm ngặt, giao hàng đúng hẹn

Dịch vụ:Lựa chọn vật liệu rộng rãi cho các bộ phận tùy chỉnh

Van bi kết nối ren trong hai mảnh

Van bi kết nối ren trong hai mảnh này tuân thủ các tiêu chuẩn ren ống bao gồm NPT, BSPT, DIN 2999 và ISO 228, đồng thời có thiết kế lắp trực tiếp ISO 5211 cho bộ truyền động cùng với thiết bị khóa. Được định mức cho áp suất làm việc 1000 PSI (PN63) W.O.G, Van bi kết nối ren trong hai mảnh được kiểm tra nghiêm ngặt theo tiêu chuẩn API 598, GB/T 13927 và ISO 5208 để đảm bảo hiệu suất đáng tin cậy trong các ứng dụng đòi hỏi khắt khe.

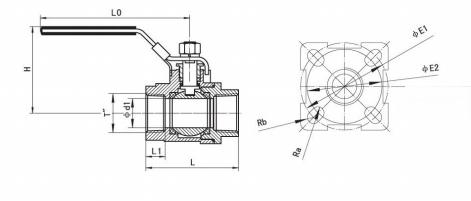

Đặc điểm kỹ thuật của van bi và bản vẽ điển hình

DANH HIỆU	ĐƯỜNG ỐNG	KÍCH THƯỚC
DIA. (mm)	CHỦ ĐỀ	d1	L	L1	H	L0	Ra	Rb	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	8/3	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	R5,75	R6,75	Φ125	Φ102

Danh sách vật liệu van bi

TÊN PHẦN	VẬT LIỆU
THÂN HÌNH	WCB CF8 CF8M
mũ	WCB CF8 CF8M
QUẢ BÓNG	SS304 SS304 SS316
GHẾ	PTFE
THÂN CÂY	SS304 SS304 SS316
TUYẾN	SS304
ĐÓNG GÓI	PTFE
gioăng	PTFE
MÁY GIẶT	PTFE
HẠT	SS304
MÁY GIẶT MÙA XUÂN	SS304
tủ đựng đồ	SS304
XỬ LÝ	SS304
CHE PHỦ	NHỰA
